초음파 탐상기

본문

금속 및 플라스틱의 내부결함 비파괴 검사용
신제 품 : UTX-60
2021년 6월 출시, uSD & USB OTG 적용
크기 227(H) * 166(W) * 75(D) mm, 배터리 포함 1.5Kg

일반용 : UTX-55
6.4인치 640*480 픽셀의 고해상도 TFT 와 고성능의 Li-Ion 배터리채택.
PC 인터페이스를 제공하고 있는 두께측정기 겸 탐상기.

랙 마운트 용 : UTX-50
UTX-55와 동일한 사양을 가지며, 19인치 랙에 설치 가능한 제품

제품정보

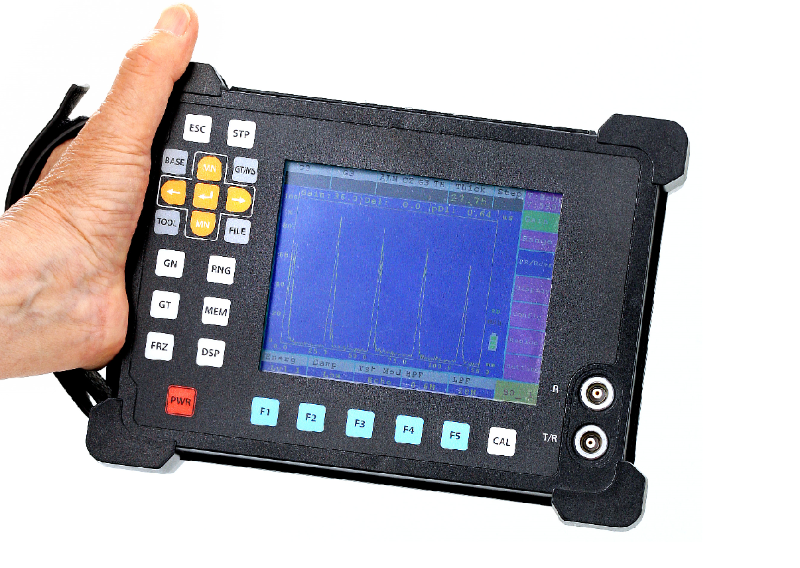

 UTX-60 포터블 초음파 탐상기



제품 특징



UTX – 60은 노이즈 없이 깨끗하고 빠른 신호 표시정밀한 두께 측정편리한 메뉴 기능을 특징으로 하며, 640*480 픽셀, 5.7인치의 고해상도 TFT LCD와 고성능의 Li-Ion Battery를 채택하였다.  신호 저장을 위한 micro SD 와 USB OTG 포트를 준비하고 있으며특히 교정의 편이를 위한 CAL 키를 별도로 준비하였다




제품의 주요 제원

펄서

펄스 폭 : 70 - 400 ns, 에너지와 댐핑 값의 선택에 따라 가변

상승 시간 : <15 ns, 에너지 레벨 1, 댐핑 레벨 1인 조건에서

펄스 형태 : Rectangular 펄스

출력 전압 : 420V Max, 에너지와 댐핑 값의 선택에 따라 가변

에너지 : 4 단 가변

댐핑 :  2 단 가변 (64, 180 Ω)

PRF : 자동 혹은 20 - 2KHz, 20Hz 단위 가변

리시버

입력 임피던스 : 900 Ω

대역 폭 :  0.25 - 35MHz

게인 :  0 - 110 dB 0.1, 1, 3, 6, dB 단계 조정

필터 :

HPF : 0.2, 0.6, 1, 5, 6.3 MHz

  LPF : 20, 10, 5, 4 MHz

시험 모드

Echo, Dual, Through 모드

표시

시험 범위 : 2 - 15,000 mm

표시 지연 : 0 - 전체 범위

탐촉자 지연 : 0 – 1000 us

시간 축 직선성 : < 1%

신호표시 : RF, 전파정류 포락선, +반파 정류,  -반파 정류

신호갱신 속도 : 60 Hz

게이트

게이트 수 : 3

수평 범위 : 0 - 전체 범위

수직 범위 : 0 - 99%

경고 등 및 경고음 : 기능 있음

두께 측정

측정 범위 : 0.25mm ~ 표시 범위

측정 정도 : 0.01 ±0.005 mm

음속 범위 : 400 - 15,000 m/s

탐촉자 지연 : 0 - 1000 us

리젝션 (Rejection)

0 - 99%

편의 기능

부분 확대, DAC, TCG, 자동 및 수동교정 메뉴

인터페이스

Micro SD, USB OTG, RS-232 및 디지털 알림

(실시간  Analog Outs 옵션)

데이터 저장

SD 혹은 USB 저장매체에 화면 BMP파일로 저장

PC와 같은 파일관리 기능

전원

Battery : 리튬-이온

사용 시간: 만 충전시 13 시간

크기 및 무게

크기 : 227(H) * 166(W) * 75(D)

무게 : 1.5 Kg (배터리 포함)

탐촉자 연결 단자

LEMO

온도특성

운전 : -20 - 50 °C

보관 : -30 - 70 °C

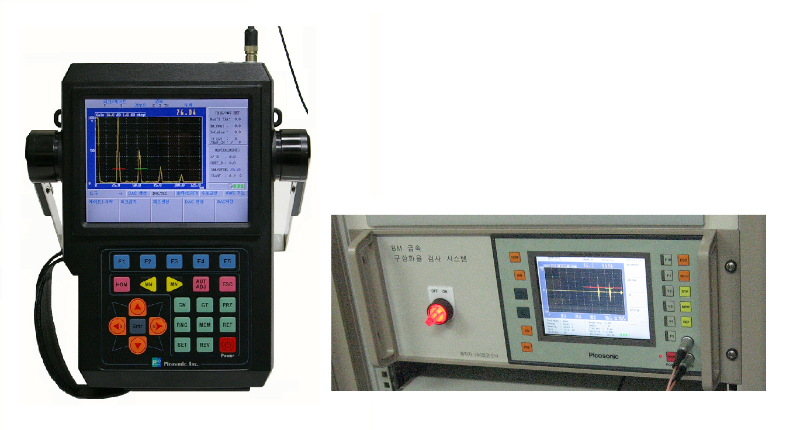

포터블 초음파 탐상기UTX-55 및 랙 마운트 탐상기 UTX-50



제품 특징





UTX-55는 두께 측정기 겸 탐상기로서, 노이즈 없이 깨끗하고 빠른 신호 표시, 정밀한 탐상 및 두께 측정, 편리한 메뉴 기능 등을 특징으로 한다. 640*480 픽셀, 6.4인치의 고해상도 TFT LCD와 고성능의 Li-Ion Battery를 채택하였다. PC 인터페이스를 위하여 USB 포트와 15 핀 커넥터를 지원하고 있다. 주요 기능 키를 전용으로 처리하여 사용에 편리하며 메뉴도 한글화 되어있다.





제품의 주요 제원

펄서

펄스 폭 : 100 - 250 ns, 에너지와 댐핑 값의 선택에 따라 가변

상승 시간 : <30 ns, 에너지 레벨 1, 댐핑 레벨 1인 조건에서

펄스 형태 : Rectangular 펄스

출력 전압 : 350V Max, 에너지와 댐핑 값의 선택에 따라 가변

에너지 : 2 단 가변

댐핑 :  2 단 가변 (135, 270 Ω)

PRF : 자동 혹은 20 - 2KHz, 5Hz 단위 가변

리시버

입력 임피던스 : 900 Ω

대역 폭 :  0.25 - 35MHz

게인 :  0 - 110 dB 0.1, 1, 3, 6, 10 dB 단계 조정

필터 :  HPF, LPF 내장

시험모드

-수신 겸용 혹은 송/수신 분리 동작

표시

시험 범위 : 2 - 15,000 mm

표시 지연 : 0 - 전체 범위

탐촉자 지연 : 0 - 255 us

시간 축 직선성 : < 1%

신호표시 : RF, 전파정류 포락선, +반파 정류,  -반파 정류

신호갱신 속도 : 60 Hz

게이트

게이트 수 : 3

수평 범위 : 0 - 전체 범위

수직 범위 : 0 - 99%

경고 등 및 경고음 : 기능 있음

두께 측정

측정 범위 : 0.25mm ~ 표시 범위

측정 정도 : 0.01 ±0.005 mm

음속 범위 : 400 - 15,000 m/s

탐촉자 지연 : 0 - 255 us

리젝션 (Rejection)

0 - 99%

편의 기능

부분 확대, DAC, TCG, 자동 및 수동교정 메뉴

인터페이스

USB, RS-232 및 디지털 알림

(실시간  Analog Outs 옵션)

데이터 저장

시험 변수, A-Scan 데이터, 두께 측정 값 저장, 보기 및 송신

PC와 같은 파일관리 기능

전원

Battery : 리튬-이온

사용 시간: 만 충전시 7 시간

크기 및 무게

크기 : 265(H) * 200(W) * 75(D)

무게 : 2.1 Kg (배터리 포함)

탐촉자 연결 단자

LEMO 혹은 BNC

온도특성

운전 : 0 - 50 °C

보관 : -10 - 70 °C
