펄서 리시버의 연결

페이지 정보

profile_image
작성자 관리자
댓글 0건 조회 69회 작성일 24-04-16 13:18

본문

펄서 리시버와 오실로스코프 간의 연결 예시

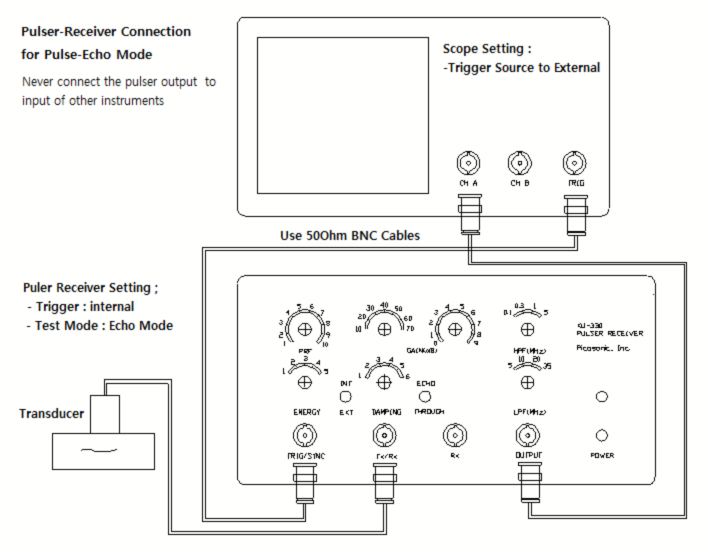

펄스 에코 모드 연결 : 탐촉자 하나를 사용하여 초음파를 쏘고 수신하는 방법

                            펄서 리시버의 트리거를 스코프의 트리거 소스로 사용할 경우

XU-330 연결-Echo Mode.png

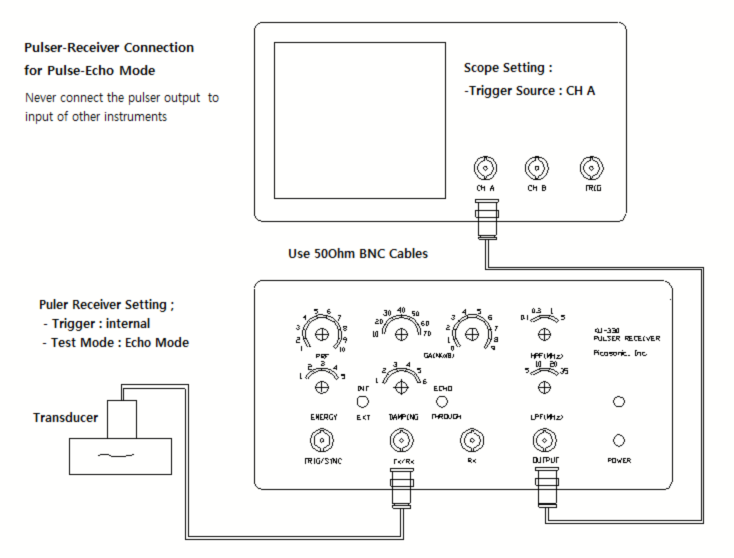

펄스 에코 모드 연결 : 탐촉자 하나를 사용하여 초음파를 쏘고 수신하는 방법

                            스코프의 채널 A에 들어오는 신호를 트리거 소스로 사용하는 경우

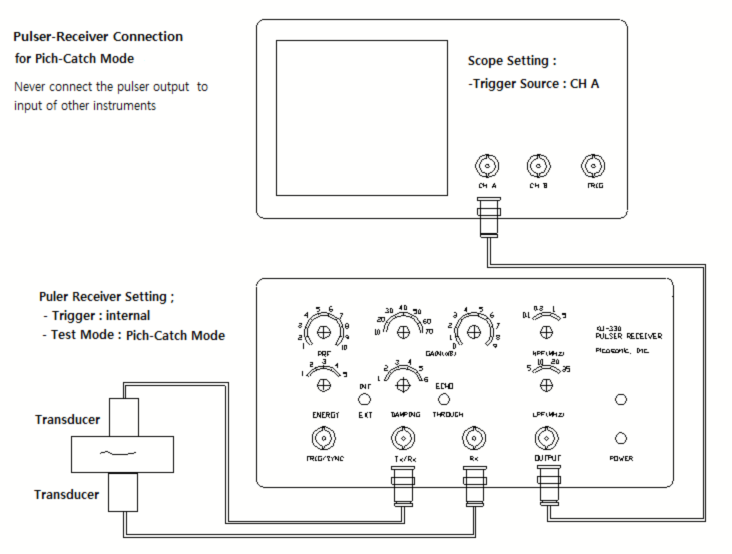

피치 캐치 모드 연결 : 탐촉자 2개를 사용하여 초음파를 쏘고 받는 연결

                            스코프의 채널 A에 들어오는 신호를 트리거 소스로 사용하는 경우

XU-330 Pich-Catch0.png

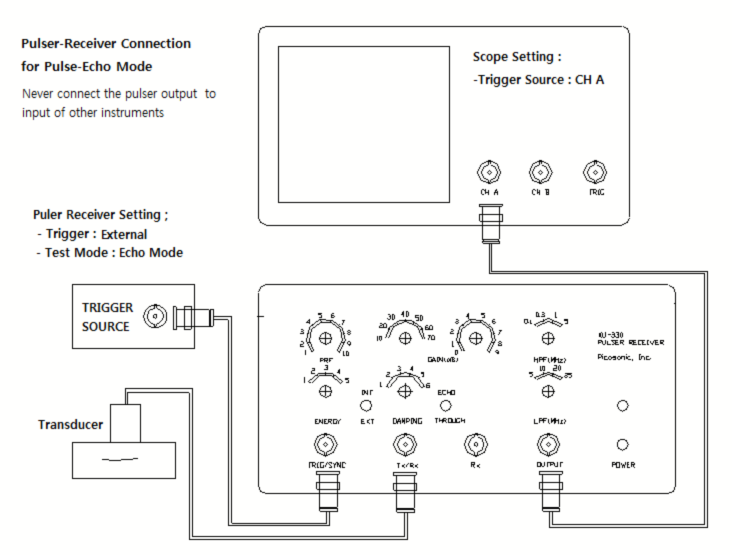

외부 트리거를 사용하는 연결 : 펄러 리시버에 외부 트리거 소스를 연결하여 사용하는 방법

                            스코프의 채널 A에 들어오는 신호를 트리거 소스로 사용하는 경우

XU-330 EXT_TRIG0.png
